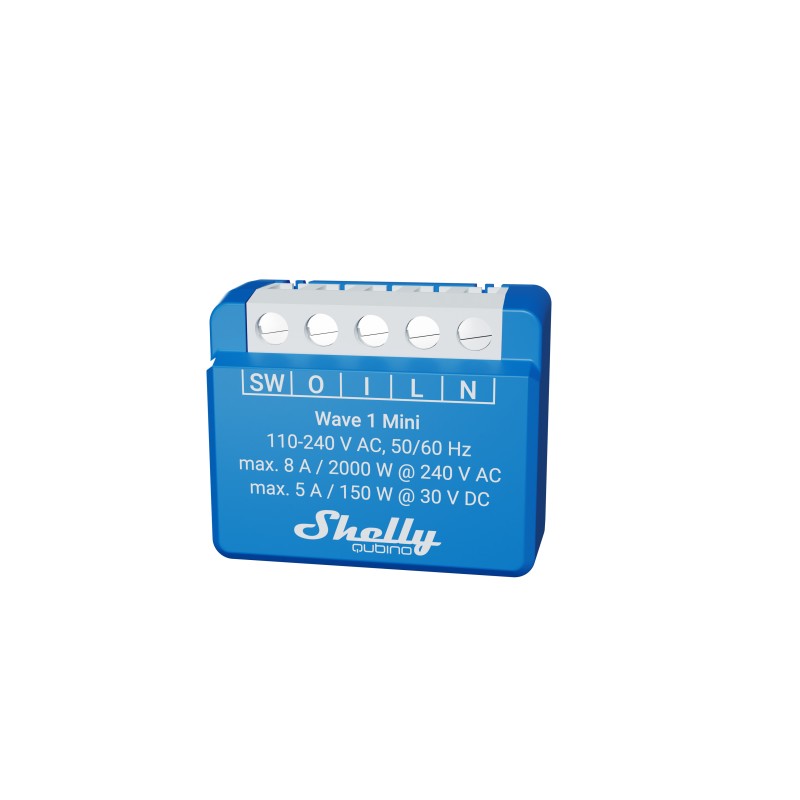

Įrenginio pavadinimas: Wave 1 Mini
ES dalies numeris / užsakymo kodas: QMSW-0A1X8EU
ANZ dalies numeris/užsakymo kodas: QMSW-0A1X8AU
JAV dalies numeris/užsakymo kodas: QMSW-0A1X8US
"Z-Wave" gaminio tipo ID: 0x0002
"Z-Wave" gaminio identifikavimo numeris: 0x008E
"Z-Wave" gamintojas: "Shelly Europe Ltd."
Z-Wave gamintojo ID: 0x0460
Įrenginys - Šiame dokumente terminas “Įrenginys” vartojamas kalbant apie Shelly Qubino įrenginį, kuris yra šio vadovo objektas.
Vartai - "Z-Wave® vartai, dar vadinami "Z-Wave® valdikliu, "Z-Wave® pagrindiniu valdikliu, "Z-Wave® pirminiu valdikliu arba "Z-Wave® koncentratoriumi ir t. t., yra įrenginys, kuris tarnauja kaip centrinis "Z-Wave® išmaniųjų namų tinklo mazgas. Šiame dokumente vartojama sąvoka “vartai” .
S mygtukas - Z-Wave® aptarnavimo mygtukas, esantis Z-Wave® įrenginiuose ir naudojamas įvairioms funkcijoms atlikti, pavyzdžiui, pridėti (įtraukti), pašalinti (pašalinti) ir atstatyti gamyklinius įrenginio nustatymus. Šiame dokumente vartojama sąvoka "S mygtukas"
Jeigu SW (SW1) sukonfigūruotas kaip jungiklis (pagal numatytuosius nustatymus), kiekvienas jungiklio perjungimas pakeis išėjimo O (O1) būseną į priešingą - įjungta, išjungta, įjungta ir t. t. Jei įrenginio nustatymuose SW (SW1) sukonfigūruotas kaip mygtukas, kiekvienas mygtuko paspaudimas pakeis išėjimo O (O1) būseną į priešingą - įjungta, išjungta, įjungta ir t. t.
Prie įvesties gnybto SW (SW1) prijungtas jungiklis
Jeigu SW (SW1) sukonfigūruotas kaip jungiklis (pagal numatytuosius nustatymus), kiekvienas jungiklio perjungimas pakeis išėjimo O (O1) būseną į priešingą - įjungta, išjungta, įjungta ir t. t.
Keisti jungiklio padėtį vieną kartą: Pakeiskite išėjimo O (O1) būseną į priešingą būseną ir nusiųskite komandą susijusiems 2 ir 3 grupės prietaisams (žr. skyrių Z-Wave Association).
Perjungiklis-paminklas prijungtas prie įvesties gnybto SW (SW1)
Jeigu SW (SW1) sukonfigūruotas kaip komutatoriaus atmintinė, tai:
Perjungimas į uždarą jungiklio-paminklo kontaktą: Pakeiskite išėjimo būseną O (O1) į įjungimo būseną ir nusiųskite komandą susijusiems 2 ir 3 grupės įrenginiams (žr. skyrių Z-Wave asociacija)
Atviras jungiklio atminties kontaktas: Pakeisti išėjimo būseną O (O1) į Išjungta būseną ir siųsti komandą susijusiems prietaisams, esantiems susijusiose 2 ir 3 grupėse (žr. skyrių Z-Wave asociacija)
Mygtukas, prijungtas prie įvesties gnybto SW (SW1)
Jeigu įtaiso nustatymuose SW (SW1) sukonfigūruotas kaip mygtukas, kiekvienas mygtuko paspaudimas keičia išėjimo būseną O (O1) į priešingą - įjungta, išjungta, įjungta ir t. t.
1x paspaudimas: Pakeiskite išėjimo būseną O (O1) į priešingą ir nusiųskite komandą 2 ir 3 susietųjų grupių susijusiems prietaisams (žr. skyrių Z-Wave asociacija)
2x paspaudimas: jei uždelsimas tarp pirmojo ir antrojo paspaudimo yra mažesnis nei 500 ms, tai interpretuojama kaip dvigubas paspaudimas. Siųskite komandą susijusiems prietaisams (reguliatoriams, žaliuzėms,….), esantiems susijusiose 2 ir 3 grupėse (žr. skyrių Z-Wave asociacija)
Sustabdyti: siunčia komandą susijusiems prietaisams, esantiems susijusioje 3 grupėje (žr. skyrių Z-Wave asociacija)
Release: siunčia komandą susijusiems 3 grupės prietaisams (žr. skyrių Z-Wave asociacija)
Gyvenamosios patalpos
MDU (Daugiabučiai - butai, kondominiumai, viešbučiai ir t. t.)
Lengvoji komercija (nedideli biurų pastatai, nedideli mažmeninės prekybos/restoranai/ degalinės ir t. t.)
Vyriausybinės ir savivaldybių institucijos
Universitetas/kolegija
"Shelly Qubino Wave" įrenginiai yra sukurti remiantis pasaulyje pirmaujančia išmaniųjų namų technologija – Z-Wave.
Tai reiškia, kad "Shelly Qubino Wave" veikia su visais sertifikuotais vartais, palaikančiais "Z-Wave" ryšio protokolą.
Siekiant įsitikinti, kad "Shelly Qubino Wave" gaminių funkcijos palaikomos jūsų vartuose, reguliariai atliekame mūsų įrenginių suderinamumo su įvairiais "Z-Wave" vartais testus.
Įvestys
1 jungiklio/mygtuko įvestis su varžtiniu gnybtu
1 bepotencialės kontaktinės relės įėjimas ant varžtinio gnybto
2 maitinimo įėjimai ant varžtinių gnybtų: N, L
Išėjimai
1 bepotencialis kontaktų relinis išėjimas su varžtiniu gnybtu
Papildoma sąsaja
N/A
Z-Wave - nesaugus, S0 saugumas, S2 nepatvirtintas saugumas, S2 patvirtintas saugumas
Apsauga nuo perkaitimo
išjungia savo relę
išsiunčia pranešimo ataskaitą į šliuzą (aptiktas perkaitimas)
laidinės lemputės reaguoja taip, kaip nurodyta pirmiau (patikrinkite mirksėjimo režimą, kai aptiktas perkaitimas)
Kiekvienas iš toliau nurodytų veiksmų panaikina šį pavojaus signalą: maitinimo ciklas, trumpas S mygtuko paspaudimas, bet kurio jungiklio mygtuko, prijungto prie bet kurio SW (SW, SW1, SW2, …) gnybto, paspaudimas.
PAMINĖJIMAS: apsauga nuo perkaitimo visada aktyvi ir jos išjungti negalima.
Papildomas aprašas aukščiau skyriuje Pranešimas apie aptiktą perkaitimą.
Rezistyvinė (kaitrinės lemputės, šildymo prietaisai)
Kondensaciniai (kondensatorių baterijos, elektroninė įranga, variklių paleidimo kondensatoriai)
Induktyvinis su RC snubberiu (LED šviesos diodų tvarkyklės, transformatoriai, ventiliatoriai, šaldytuvai, oro kondicionieriai)
S mygtukas ir darbo režimai
Įprastas režimas
Nustatymas progreso režimu
Nustatymo režimas (mygtuku S)
Nustatymų režimas reikalingas norint pradėti norimą procedūrą, pavyzdžiui: pridėti (įtraukti), pašalinti (pašalinti), atstatyti gamyklinius parametrus ir t. t. Jo veikimo laikas ribotas. Baigus nustatymo režimo procedūrą, įrenginys automatiškai pereina į įprastą režimą.
Įėjimas į nustatymo režimą:
Visą laiką spauskite ir laikykite prietaiso mygtuką S, kol šviesos diodas nusidažys mėlyna spalva
Papildomas greitas S mygtuko paspaudimas reiškia meniu keitimą begalinėje kilpoje
Meniu šviesos diodų būsenos laikas yra 10 s, kol vėl pereinama į normalią būseną
S mygtuko funkcijos
Rankinis Įrenginio įtraukimas į Z-Wave tinklą
Rankinis Įrenginio pašalinimas iš "Z-Wave" tinklo
Įrenginio gamyklinis iš naujo nustatymas
|
Elektros energijos tiekimas |
110-240 V kintamosios srovės, 50/60 Hz |
|
Energijos suvartojimas |
< 0,3 W |
|
Didžiausia perjungimo įtampa AC |
240 V |
|
Didžiausia kintamosios srovės perjungimo srovė |
8 A |
|
Maksimali perjungimo galia AC |
2000 W |
|
Didžiausia nuolatinės srovės perjungimo įtampa |
30 V |
|
Didžiausia nuolatinės srovės perjungimo srovė |
5 A |
|
Apsauga nuo perkaitimo |
Taip |
|
Atstumas |
Uždaroje patalpoje iki 40 m (131 pėdos) (priklauso nuo vietos sąlygų) |
|
"Z-Wave® kartotuvas: |
Taip |
|
CPU |
Z-Wave® S800 |
|
Z-Wave® dažnių juostos: |
868,4 MHz; 865,2 MHz; 869,0 MHz; 921,4 MHz; 908,4 MHz; 916 MHz; 919,8 MHz; 922,5 MHz; 919,7-921,7-923,7 MHz; 868,1 MHz; 920,9 MHz |
|
Didžiausia radijo dažnio galia, perduodama dažnių juostoje (-ose) |
< 25 mW |
|
Dydis (aukštis x plotis x gylis) |
29x35x16 ±0,5 mm / 1,11x1,35x0,63 ±0,02 in |
|
Svoris |
19 ±1 g / 0,65 ±0,04 oz |
|
Montavimas |
Sieninė dėžutė |
|
Srieginių gnybtų maksimalus sukimo momentas |
0,4 Nm / 3,54 lbin |
|
Konduktoriaus skerspjūvis |
0,5-1,5 mm² / 20-16 AWG |
|
Konduktoriaus ilgis be juostelių |
5-6 mm / 0,20-0,24 in |
|
Kriauklės medžiaga |
Plastikas |
|
Spalva |
Mėlyna |
|
Ambientinė temperatūra |
20°C iki 40°C / -5°F iki 105°F |
|
Drėgmė |
30-70 % RH |
|
Maks. aukštis |
2000 m / 6562 pėdų |
|
Atveriamas vaizdas per visą ekranąAtverti
|
Atveriamas vaizdas per visą ekranąAtidaryti
|
Legendos
|
Terminalai |
|
Kabeliai |
|
|---|---|---|---|
|
N |
Neutralusis gnybtas |
N |
Neutralus laidas |
|
L |
Gyvatuko gnybtas (110–240 V kintamosios srovės) |
L |
Gyvąjį (110-240 V kintamosios srovės) laidą |
|
SW |
Perjungiklio / mygtuko įvesties gnybtas (valdomas O) |
|
|
|
I |
Krovos grandinės įvesties gnybtas |
S |
S mygtukas |
|
O |
Krovos grandinės išėjimo gnybtas |
|
Z-Wave® belaidis ryšys ne visada gali būti 100 % patikimas. Šio Įrenginio nereikėtų naudoti situacijose, kai gyvybė ir (arba) vertingi daiktai priklauso tik nuo jo veikimo. Jei šliuzas neatpažįsta Įrenginio arba jis rodomas neteisingai, gali tekti rankiniu būdu pakeisti Įrenginio tipą ir įsitikinti, kad jūsų šliuzas palaiko "Z-Wave Plus™ daugiapakopius įrenginius.
Dėl trikčių šalinimo apsilankykite mūsų palaikymo portale: Palaikymas
|
Wave 1 mini |
funkcijos - ataskaitos |
||
|
Vartai |
Įjungta/išjungta |
SW Įjungta/išjungta |
Pastabos |
|
Namų pagalbininkas |
|
|
|
|
Fibaro HC 3 / Z-Wave variklis 3 |
|
|
|
|
Naujiena |
|
|
|
|
Homee Cube Gen 7 |
|
|
|
|
Homee Cube Gen 5 |
|
❌ |
|
|
Sumanūs dalykai |
|
|
|
|
Jeedom |
TBD |
TBD |
|
|
Hubitat |
TBD |
TBD |
|
|
Legenda |
||||
|
Simbolis |
Valstybė |
|||
|
|
Dirbantis / galimas |
|||
|
❌ |
Neveikia / neįmanoma |
|||
|
P |
Iš dalies |
|||
|
N/T |
Neišbandyta |
|||
|
TBD |
Turi būti atlikta |
|||
|
Funkcija |
Mintis |
|---|---|
|
Įjungta/išjungta |
tikrinama, ar įrenginys reaguoja į programėlės vartotojo sąsajos įjungimo / išjungimo komandą |
|
SW įjungimas / išjungimas |
tikrinama, ar įrenginys praneša apie įjungimo / išjungimo pokyčius pagal SW įvestį |
|
Vatai |
tikrinama, ar pranešta apie vatus (neprašytus) |
|
kWh |
tikrinama, ar pranešama apie kWh (neprašoma) |
|
Į viršų/į apačią |
tikrinama, ar įrenginys reaguoja į programėlės vartotojo sąsajos aukštyn/žemyn komandą |
|
SW Up/Down |
tikrinama, ar įrenginys praneša apie aukštyn / žemyn pokyčius pagal SW įvestį |
|
Lentelės |
tikrinama, ar skersiniai reaguoja į programos vartotojo sąsajos komandą |
|
SW skersiniai |
patikrinta, ar skersiniai praneša apie SW atliktus pakeitimus |
Naudingų vadovų apie vartus galite rasti Z-Wave Shelly žinių bazėje.
