Įrenginio pavadinimas: Shelly Pro Dual Cover/Shutter PM
Įrenginio modelis: SPSH-002PE16EU
Įrenginio SSID: ShellyPro2Cover-XXXXXX

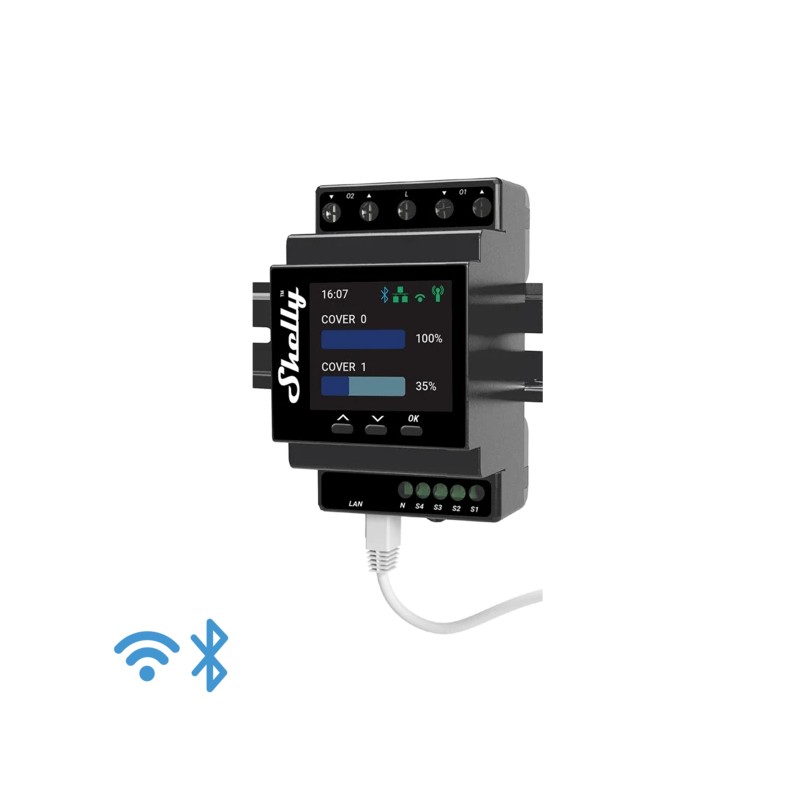

"Shelly Pro Dual Cover/Shutter PM" (toliau - Įrenginys) yra ant DIN bėgio montuojamas išmanusis dvigubo dangčio valdiklis su galios matavimo galimybėmis. Patobulintas visais gen2 programinės aparatinės įrangos lankstumo ir LAN jungties privalumais, jis suteikia profesionaliems integratoriams kur kas daugiau galutinio kliento sprendimų galimybių. Jis gali veikti atskirai vietiniame "Wi-Fi" tinkle arba gali būti valdomas naudojant debesijos namų automatizavimo paslaugas.
Shelly Pro Dual Cover PM galima pasiekti, valdyti ir stebėti nuotoliniu būdu iš bet kurios vietos, kurioje naudotojas turi interneto ryšį, jei tik įrenginys prijungtas prie "Wi-Fi" maršrutizatoriaus ir interneto.
"Shelly Pro Dual Cover PM" turi integruotą žiniatinklio sąsają, kurią galima naudoti prietaisui stebėti ir valdyti, taip pat koreguoti jo nustatymus.
Gyvenamosios patalpos
MDU (Daugiabučiai - butai, kondominiumai, viešbučiai ir t. t.)
Lengvoji komercija (nedideli biurų pastatai, nedideli mažmeninės prekybos/restoranai/ degalinės ir t. t.)
Pramoniniai (gamyklos, elektrinės, vandens perdirbimo įmonės, naftos perdirbimo gamyklos ir t. t.)
Valstybinės ir (arba) savivaldybių
Universitetas/kolegija
4 jungiklių/mygtukų įėjimai su varžtiniais gnybtais: S1, S2, S3, S4
2 maitinimo šaltinio įėjimai ant varžtinių gnybtų: 1 N ir 1 L
4 reliniai išėjimai: ▲ ir ▼ iš O1, ▲ ir ▼ iš O2
1 RJ45 jungtis
⚠PAGARBA! LAN kabelį įjunkite arba išjunkite tik tada, kai Įrenginys yra išjungtas! LAN kabelio jungtis neturi būti metalinė tose dalyse, kurias liečia naudotojas, norėdamas prijungti arba atjungti kabelį.
Wi-Fi
Eternetas
Bluetooth
Apsauga nuo perkaitimo
Apsauga nuo viršįtampių
Apsauga nuo viršįtampių
Apsauga nuo viršįtampių
Dvikrypčiai kintamosios srovės varikliai su RC snubberiais
Trys paspaudimo mygtukai priekinėje plokštelėje:
Kairės pusės mygtukas:
Paspauskite, jei norite slinkti aukštyn šiuo metu rodomame meniu
Vidutinis mygtukas:
Paspauskite, jei norite slinkti aukštyn šiuo metu rodomame meniu
Dešinysis mygtukas:
Paspauskite, kad pažadintumėte įrenginio ekraną
Paspauskite ir palaikykite, kad patektumėte į meniu ekraną
Paspauskite , kad pasirinktumėte meniu punktą
Paspauskite ir palaikykite, kol esate submeniu, kad grįžtumėte atgal
Spalvotas skystųjų kristalų ekranas
Viršutinėje LCD juostoje rodoma trumpa būsenos informacija:
Vaikas
Bluetooth ryšio būsena
Išjungtas - nėra piktogramos
Įjungta - mėlyna piktograma
LAN būsena:
Atjungtas - nėra piktogramos
Įjungtas, bet neprijungtas - raudona piktograma
Prijungtas - žalia piktograma
Wi-Fi STA būsena:
Neveikia - nėra piktogramos
Įjungtas, bet neprijungtas - raudona piktograma
Prijungtas - žalia piktograma
Wi-Fi prieigos taško būsena:
Neveikia - nėra piktogramos
Įjungtas, bet neprijungtas - raudona piktograma
Prijungtas - žalia piktograma
Cloud būsena:
Atjungta - nėra piktogramos
Įjungtas, bet neprijungtas - raudona piktograma
Prijungtas - žalia piktograma
Likusi LCD ekrano dalis naudojama prietaiso meniu ekranams rodyti:
Pagrindinis (numatytasis) kiekvieno dangtelio ekranas rodomas:
Dangtelio pavadinimas (galima pakeisti prietaiso nustatymuose).
Slankiklis, kuriuo vizualizuojama dangtelio padėtis.
Pranešimų sritis, kurioje rodoma dangtelių padėtis procentais arba piktograma, nurodanti įvykį (kalibravimą, kliūtį, viršįtampį, viršįtampį, viršįtampį ar viršįtampį).
Įvykiai taip pat transkribuojami šalia dangčio pavadinimo.
Tinklas:
Wi-Fi prieigos taško įjungimas/išjungimas
Wi-Fi STA įjungti/išjungti
Ethernet įjungimas/išjungimas
Bluetooth įjungti/išjungti
Būsena:
Rodoma visa būsenos informacija
Tvarka
Wi-Fi atstatymas
Gamybinės įrangos atstatymas
Pakartotinis paleidimas
|
Type |
Vertė |
|
|---|---|---|
|
Fizinis |
|
|
|
Dydis (VxŠxG): |
96x53x59 ±0,02 mm / 3,78x2,01x2,32 ±0,02 in |
|
|
Svoris: |
150 g |
|
|
Montavimas: |
DIN bėgelis |
|
|
Srieginių gnybtų didžiausias sukimo momentas: |
0,4 Nm / 3,5 lbin (žalios jungtys) |
|
|
Konduktoriaus skerspjūvis: |
0,5-2,5 mm² / 20-14 AWG (žalios jungtys) |
|
|
Konduktoriaus juostelės ilgis: |
6-7 mm / 0,24-0,28 in (žalios jungtys) |
|
|
Kriauklės medžiaga: |
Plastikas |
|
|
Spalva: |
Tamsiai pilka |
|
|
Aplinkosauginis |
|
|
|
Ambientinė temperatūra: |
Nuo 20 °C iki 40 °C / nuo 5 °F iki 105 °F |
|
|
Drėgmė |
30-70 % RH |
|
|
Maks. aukštis |
2000 m / 6562 pėdų |
|
|
Elektrinė |
|
|
|
Elektros maitinimo įtampa AC: |
110-240 V |
|
|
Dabartinė maitinimo įtampa: |
N/A |
|
|
Energijos suvartojimas: |
< 3 W |
|
|
Neutralus nereikia: |
Ne |
|
|
Išėjimo grandinių reitingai |
|
|
|
Maksimali perjungimo įtampa AC: |
240 V |
|
|
Didžiausia nuolatinės srovės perjungimo įtampa: |
N/A |
|
|
Maksimali perjungimo srovė AC: |
16 A vienam išėjimui |
|
|
Didžiausia nuolatinės srovės perjungimo srovė: |
N/A |
|
|
Jutikliai, matuokliai |
|
|
|
Voltmetras (kintamosios srovės) |
Taip |
|
|
Ampermetras (kintamosios srovės) |
Taip |
|
|
Vidinis temperatūros jutiklis: |
Taip |
|
|
Radijas |
|
|
|
RF juosta: |
2400 - 2495 MHz |
|
|
Maks. RF galia: |
<20 dBm |
|
|
"Wi-Fi" protokolas: |
802.11 b/g/n |
|
|
Wi-Fi diapazonas: |
Daugiau kaip 30 m / 100 pėdų viduje ir 50 m / 160 pėdų lauke |
|
|
"Bluetooth" protokolas: |
4.2 |
|
|
"Bluetooth" diapazonas: |
Daugiau kaip 10 m / 33 pėdos patalpose ir 30 m / 100 pėdų lauke |
|
|
MCU |
|
|
|
CPU: |
ESP32-D0WDQ6 |
|
|
Blykstė: |
8 MB |
|
|
Firmware galimybės |
|
|
|
Tvarkaraščiai: |
20 |
|
|
Webhooks (URL veiksmai): |
20 su 5 URL kiekviename kabliuke |
|
|
Scenarijus: |
Taip |
|
|
MQTT: |
Taip |
|
|
CoAP: |
Ne |
|
|
Terminalai |
|
Kabeliai |
|
|---|---|---|---|
|
O1, O2 |
Koverio 1 ir Koverio 2 išvesties gnybtų poros |
L |
Gyvasis (110-240 V) kabelis |
|
▲, ▼ |
Dengiamieji krypties išvesties gnybtai |
N |
Neutralusis kabelis |
|
S1, S2 |
Sjungiklio / mygtuko įvesties gnybtai, skirti dangčiui 1 valdyti |
|
|
|
S3, S4 |
Sjungiklio / mygtuko įvesties gnybtai, skirti dangteliui 2 valdyti |
|
|
|
L |
Pajungimo (110-240 V) gnybtas |
|
|
|
N |
Neutralusis gnybtas |
|
|
|
LAN |
Lokalinio tinklo RJ 45 jungtis |
|
|
