Shelly Pro Dimmer 0 1 10V PM

Įrenginio identifikavimas

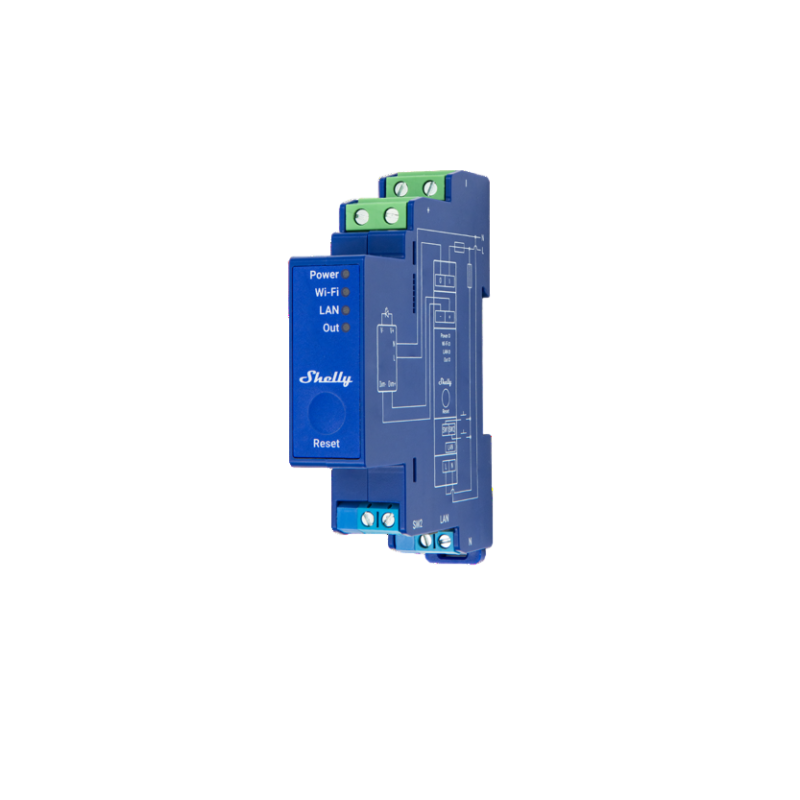

• Įrenginio pavadinimas: Shelly Pro Dimmer 0/1-10V PM

• Įrenginio modelis: SPCC-001PE10EU

• Įrenginio SSID: ShellyPro0110PM-XXXXXXXXXXXX

• BLE modelio ID: 0x2011

Trumpas aprašymas

"Shelly Pro Dimmer 0/1-10V PM" (toliau - Įrenginys) - tai išmanusis DIN montavimo valdiklis, leidžiantis nuotoliniu būdu valdyti reguliatorius per mobilųjį telefoną, planšetinį kompiuterį, asmeninį kompiuterį arba namų automatizavimo sistemą. Jis gali veikti autonomiškai vietiniame "Wi-Fi" tinkle arba gali būti valdomas per debesijos namų automatizavimo paslaugas. Įrenginys yra srovės šaltinio valdiklis ir palaiko 0-10V ir 1-10V tipų tvarkykles.

Pagrindinės funkcijos

• Montuojamas ant DIN bėgio

• Energijos kiekio matavimas: Tikslus energijos suvartojimo stebėjimas.

•

• "Bluetooth" ryšys: Įrenginys atitinka "Bluetooth" standartą ir gali jungtis su kitais "Bluetooth" įrenginiais, kad būtų galima keistis duomenimis nedideliais atstumais.

• BLE šliuzas: Palengvina ryšį tarp BLE ir "Wi-Fi" palaikančių įrenginių.

• Wi-Fi: Įrenginys gali prisijungti prie belaidžio tinklo.

• Wi-Fi diapazono plėstuvas: Pakartotinai perduoda "Wi-Fi" signalą ir praplečia jo veikimo zoną.

•

• Eterneto ryšys

• Scripting: Leidžia kurti automatizavimo scenarijus naudojant skriptus.

•

• Pagrindiniai tvarkaraščiai: Palaiko savaitinius tvarkaraščius ir procedūras, įskaitant ryškumo, perėjimo trukmės ir apvertimo signalo vertės nustatymą.

• Išplėstiniai tvarkaraščiai: Palaiko išsamius tvarkaraščius ir procedūras ištisus metus su plačiu laiko reguliavimo diapazonu nuo sekundžių iki mėnesių, įskaitant ryškumo, perėjimo trukmės ir apvertimo signalo vertės nustatymą.

• Automatinis įjungimo ir išjungimo laikmatis: Leidžia nustatyti automatinį įjungimo ir išjungimo laikmatį.

• Vietiniai veiksmai: Leidžia kurti automatizavimo scenarijus vietiniame "Wi-Fi" tinkle, įskaitant ryškumo, perėjimo trukmės ir apvertimo signalo vertės nustatymą.

• Webhooks: Palaiko automatizavimą per lengvą, įvykiais pagrįstą ryšį su kitais prietaisais.

• Suderinamumas: Puikiai suderinamas su trečiųjų šalių namų automatizavimo sistemomis, įskaitant KNX.

• Nereikia koncentratoriaus: Paruošta naudoti vietoje arba nuotoliniu būdu per "Shelly Smart Control" arba trečiųjų šalių sistemas.

• Veiksmų žurnalas: Saugoma išsami įvykių istorija.

• ³

  "".

•

• KVS (rakto ir vertės saugykla): KVS paslauga užtikrina pagrindinę nuolatinę rakto ir vertės porų saugyklą.

• KNX: palaiko KNXnet/IP komunikaciją

• Sauga: Virš srovės / įtampos / galios apsaugos

•

• Virtualūs ir BTHome komponentai: Specialus komponentų, kurių iš pradžių įrenginyje nėra ir kuriuos naudotojas sukuria dinamiškai, rinkinys

• Įvairių tvarkyklių integracija: Palaiko 0-10 V ir 1-10 V tipų tvarkykles (lemputes, variklius, vožtuvus ir kt.).

• Nakties režimas: Leidžia nustatyti tam tikrą įvesties šviesų ryškumą nakties metu.

•

• Veikiklio ir (arba) mygtuko įvesties režimas: Leidžia lanksčiai valdyti įvestį jungikliais ir (arba) mygtuku:

  • Vieno mygtuko apšvietimo valdymas

  • Dviejų mygtukų reguliavimo valdymas

• Pereigos trukmė: Valdo laiką, per kurį pereinama nuo esamo ryškumo lygio iki pageidaujamo ryškumo lygio pagal užklausą.

• Minimalus ryškumas perjungiant įjungtas: Įjungus nustatomas 3 % ryškumas (numatytoji reikšmė), jei dabartinis ryškumas yra mažesnis nei 'Minimalus ryškumas perjungiant.' Tai netaikoma, jei tvarkaraščiuose arba veiksmuose nustatytas pasirinktinis perėjimas.

• Min/Max ryškumas: Pakeičia pritemdymo signalo diapazoną, kad būtų galima tiksliau valdyti išėjimo ryškumą.

• Mygtukų išnykimo greitis: Valdo, kaip greitai keičiasi išėjimo ryškumas laikant nuspaustą (-us) mygtuką (-us). Numatytoji reikšmė yra 3 kartus.

• Mygtuko išankstiniai nustatymai: Būsena, kuri bus taikoma dvigubo paspaudimo (dvigubo paspaudimo) įvykio metu. Numatytoji reikšmė yra 100%

Panaudojimo atvejai

• Nustatykite tobulą reguliuojamo apšvietimo ryškumą 0-10 V diapazone.

• Sukurkite išmaniuosius tvarkaraščius, kad šviesos automatiškai reguliuotų savo ryškumą visą dieną.

• Remontuokite esamą apšvietimo sistemą su "Dimmer 0/1-10V PM Gen3" ir toliau naudokite esamus jungiklius.

• Lengvai sinchronizuokite apšvietimą su saulėtekio ir saulėlydžio laiku naudodami išmaniuosius tvarkaraščius.

• Įjunkite naktinį režimą, kad sumažintumėte ryškumą nakties metu.

• Sujunkite "Dimmer 0/1-10V PM Gen3" su trečiųjų šalių sistemomis, tokiomis kaip "Home Assistant", "Google Home", "Alexa" ir "SmartThings", kad išplėstumėte valdymo galimybes.

• Panaudokite prietaisą šviesoms pritemdyti iki ar žemyn vienu ar dvigubu mygtuko paspaudimu.

• Stebėkite ir matuokite prijungtų šviestuvų energijos suvartojimą, kad galėtumėte valdyti energiją.

Sujungimai

Amazon Alexa palaikomos galimybės

Taip

"Google Smart Home" palaikomos savybės

Taip

Samsung SmartThings palaikomos savybės

Taip

Supaprastinta vidinė schema

Įrenginio elektrinės sąsajos

Įvestys

• 2 jungiklių/mygtukų įėjimai su varžtiniais gnybtais: S1 ir S2

• 2 maitinimo šaltinio įėjimai ant varžtinių gnybtų: 1 N ir 1 L

• 1 relės įėjimas su galios matavimu ant varžtinio gnybto

Išėjimai

• 2 0-10V išėjimai su varžtiniais gnybtais: + ir -

• 1 relinė išvestis su galios matavimu ant varžtinio gnybto

Sujungiamumas

• Wi-Fi

• Eternetas

• Bluetooth

Apsaugos funkcija

• Apsauga nuo perkaitimo

• Apsauga nuo viršįtampių

• Apsauga nuo viršįtampių

• Apsauga nuo viršįtampių

Palaikomi apkrovos tipai

• 0-10V signalo valdymas kelių tipų tvarkyklėms (šviestuvams, varikliams, vožtuvams ir t. t.)

• 1-10V signalo valdymas

• Rezistyvinis (kaitrinės lemputės, šildymo prietaisai)

• Kondensaciniai (kondensatorių baterijos, elektroninė įranga, variklių paleidimo kondensatoriai)

• Induktyvinis su RC snubberiu (LED šviesos diodų tvarkyklės, transformatoriai, ventiliatoriai, šaldytuvai, oro kondicionieriai, skalbimo mašinos, džiovyklės)

Vartotojo sąsaja

Įvestys

• Vienas (Reset) mygtukas

  • Paspauskite ir palaikykite 5 sekundes, kad įjungtumėte įrenginio prieigos tašką ir "Bluetooth" ryšį.

  • Spauskite ir palaikykite 10 sekundžių, jei norite atstatyti įrenginio gamyklinius parametrus.

Išvestys

• LED indikacija

  • Mokestis (raudona): Raudona lemputė šviečia, jei prijungtas maitinimo šaltinis.

  • Wi-Fi (varijuoja):

    • Jei veikia prieigos taško režimas, šviečia mėlynos spalvos indikatorius.

    • Raudonas šviesos indikatorius degs, jei veikiate STA režimu ir nesate prisijungę prie Wi-Fi tinklo.

    • Geltonas šviesos indikatorius degs, jei veikiate STA režimu ir esate prisijungę prie "Wi-Fi" tinklo. Jei jis neprijungtas prie "Shelly Cloud" arba "Shelly Cloud" išjungtas.

    • Žalias šviesos indikatorius degs, jei veikiate STA režimu ir esate prisijungę prie "Wi-Fi" tinklo bei "Shelly Cloud".

    • Šviesos indikatorius mirksės raudonai/mėlynai, jei vyksta OTA atnaujinimas

      .

  • LAN (žalia spalva): Žalias indikatorius šviečia, jei LAN yra prijungtas.

  • Išėjimas (raudona spalva): Raudonas šviesos indikatorius užsidegs, jei įjungtas išėjimas.

Specifikacijos

Pagrindinės laidų schemos

Legendos
