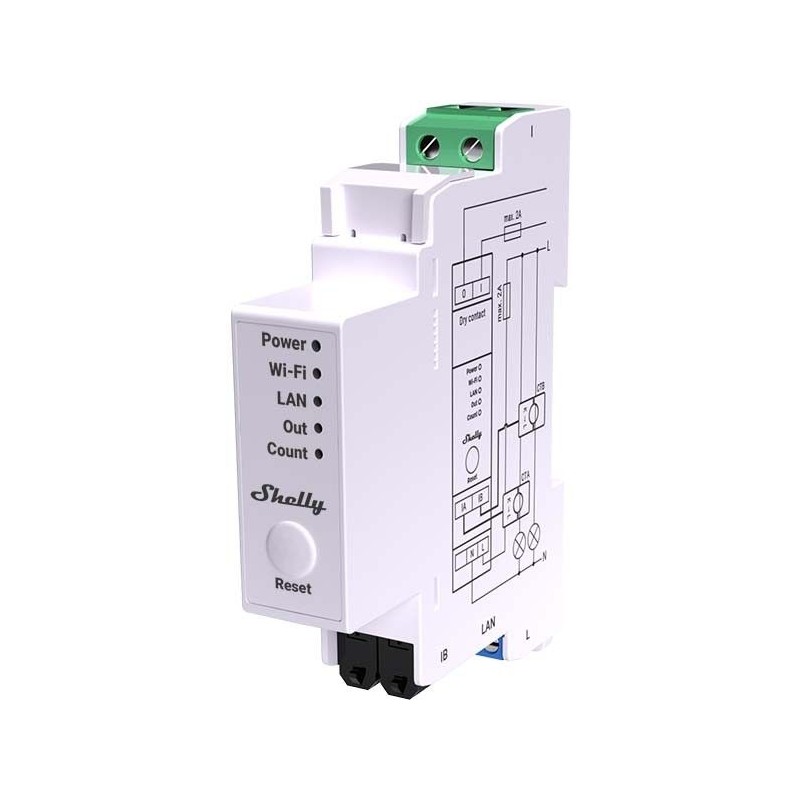

Shelly Pro EM-50

Įrenginio identifikavimas

• Įrenginio pavadinimas: Shelly Pro EM-50

• Įrenginio modelis: SPEM-002CEBEU50

• Įrenginio SSID: ShellyProEM50-XXXXXX

Trumpas aprašymas

"Shelly Pro EM-50" (Įrenginys) - tai ant DIN bėgio montuojamas dviejų kanalų, vienfazis energijos skaitiklis. Patobulintas visais gen2 programinės įrangos lankstumo ir LAN jungties privalumais, jis suteikia profesionaliems integratoriams papildomas galutinio kliento sprendimų galimybes. Jis gali veikti autonomiškai vietiniame LAN ir (arba) "Wi-Fi" tinkle, taip pat gali būti valdomas per debesijos namų automatizavimo paslaugas, naudojant MQTT, HTTP ir WebSocket. Visi įeinantys ryšiai palaiko TLS.

Įrenginys realiuoju laiku praneša apie sukauptą energiją, taip pat momentinę įtampą, srovę, aktyviąją ir tariamąją galią kiekvienoje fazėje. Duomenis jis saugo nepastovioje atmintyje, kuriuos galima atkurti iki 60 dienų 1 minutės intervalais.

Įrenginys turi tikralaikį laikrodį, kad išlaikytų teisingą laiką, jei nutrūksta ryšys su SNTP serveriu.

Vartotojas gali pasiekti, nustatyti ir stebėti "Shelly Pro EM-50" nuotoliniu būdu, taip pat įrenginys gali pasiekti ir palaikyti ryšį su automatizavimo sistema, jei jos yra toje pačioje tinklo infrastruktūroje.

Įrenginys turi integruotą žiniatinklio sąsają, kuria galima stebėti ir valdyti įrenginį, taip pat koreguoti jo nustatymus.

Įrenginys turi įmontuotą relę, skirtą kontaktoriaus valdymui.

Įranga

• 4 kvadrantų matavimas

• DIN bėgelio montavimas

• Srovės transformatoriaus prijungimas

• Išorinis kontaktoriaus valdymas per įmontuotą sauso kontakto relę

• Energijos sunaudojimo optinis impulsinis rodmuo

• Realaus laiko laikrodis

• Duomenų žurnalai

• Tikslumo klasė B (IEC 62053-21)

• Fotovoltaika paruošta

Pagrindinės programos

• Gyvenamosios patalpos

• MDU (Daugiabučiai - butai, kondominiumai, viešbučiai ir t. t.)

• Lengvoji komercija (nedideli biurų pastatai, nedideli mažmeninės prekybos/restoranai/ degalinės ir t. t.)

• Pramoniniai (gamyklos, elektrinės, vandens perdirbimo įmonės, naftos perdirbimo gamyklos ir t. t.)

• Žemės ūkio (fermos, tvartai, silosinės ir kt.)

• Valstybinės / savivaldybių

• Universitetas/kolegija

Supaprastinta vidaus schema

Įrenginio elektrinės sąsajos

Įvestys

• 2 linijiniai įėjimai su varžtiniais gnybtais: 1 L ir 1 N

• 2 srovės transformatoriaus įėjimai: IA ir IB srovės matavimui

Išėjimai

• 2 galvaniškai izoliuoti relės gnybtai: I ir O

Eterneto prievadas

• 1 RJ45 jungtis

⚠PAGARBA! LAN kabelį įjunkite arba išjunkite tik tada, kai Įrenginys yra išjungtas! LAN kabelio jungtis neturi būti metalinė tose dalyse, kurias liečia naudotojas, norėdamas prijungti arba atjungti kabelį.

Papildoma sąsaja

• Shely firminė nuoseklioji sąsaja

⚠APSARGIAI! Didelė įtampa papildinio sąsajoje, kai Įrenginys įjungtas!

Prijungimas

• Wi-Fi

• Eternetas

• Bluetooth

Kiekvieną ryšio parinktį naudotojas gali įjungti arba išjungti.

Saugumo funkcijos

• Apsauga nuo perkaitimo

Palaikomi apkrovos tipai

• Rezistyvinė (kaitrinės lemputės, šildymo prietaisai)

• Kondensiniai (LED šviesos diodų tvarkyklės, kondensatorių baterijos, elektroninė įranga, variklių paleidimo kondensatoriai)

• Indukciniai (transformatoriai, ventiliatoriai, šaldytuvai, oro kondicionieriai)

Vartotojo sąsaja

Įvestys

• Vienas taktilinis kupolo formos mygtukas

  • Trumpai paspauskite, kad perjungtumėte įmontuotos relės būseną.

  • Paspauskite ir palaikykite 5 s, kad įjungtumėte įrenginį AP.

  • Paspauskite ir palaikykite 10 sek. norėdami atstatyti gamyklinius nustatymus.

Išvestys

• LED indikacija

  • Mokestinė galia: Raudona lemputė, jei prijungtas maitinimo šaltinis.

  • Wi-Fi (varijuoja):

    • Mėlyna lemputė, jei veikia prieigos taško režimas.

    • Raudona lemputė, jei veikia STA režimu ir nėra prisijungęs prie Wi-Fi tinklo.

    • Geltona lemputė, jei veikiate STA režimu ir esate prisijungę prie "Wi-Fi" tinklo. Neprijungta prie "Shelly Cloud" arba "Shelly Cloud" išjungta.

    • Žalioji lemputė, jei veikiate STA režimu, esate prisijungę prie "Wi-Fi" tinklo ir "Shelly Cloud".

    • Šviesos diodas mirksi raudonai/mėlynai, jei vyksta OTA atnaujinimas

      .

  • LAN: šviečia žaliai, jei LAN yra prijungtas.

  • Išjungta: Raudona lemputė, jei išėjimo relės kontaktas yra uždarytas.

  • Skaičius: Raudona lemputė mirksi, kai prietaisas matuoja energiją pagal nustatymus, kurių dažnis priklauso nuo matuojama grandine tekančios energijos.

Specifikacijos

Pagrindinės laidų schemos

Legendos
