"Shelly Plus" 0-10V reguliatorius

Įrenginio identifikavimas

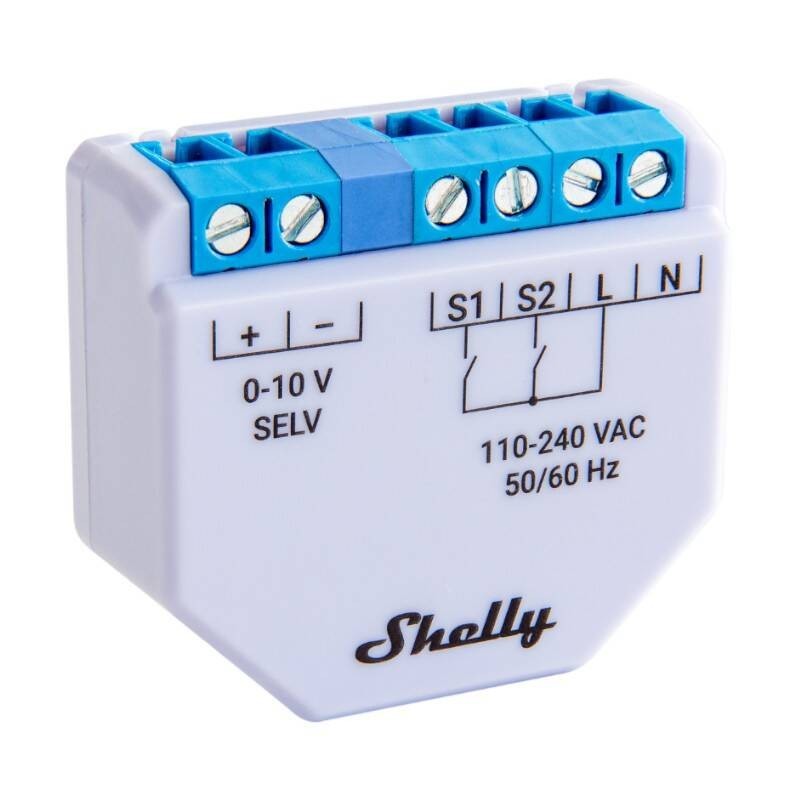

• Įrenginio pavadinimas: Shelly Plus 0-10V Dimmer

• Įrenginio modelis: SNDM-00100WW

• Įrenginio SSID: ShellyPlus010V-XXXXXXXXXXXX

• Įrenginio "Bluetooth" ID: 0x1070 / 0x0780 (GAP)

Trumpas aprašymas

"Shelly Plus 0-10V Dimmer" (toliau - Įrenginys) - tai išmanusis 0-10V apšvietimo reguliatorius, leidžiantis nuotoliniu būdu valdyti 0-10V apšvietimo valdiklius per mobilųjį telefoną, planšetinį kompiuterį, asmeninį kompiuterį arba namų automatizavimo sistemą. Jis gali veikti savarankiškai vietiniame "Wi-Fi" tinkle arba gali būti valdomas per debesijos namų automatizavimo paslaugas.

"Shelly Plus" 0-10V reguliatorius galima pasiekti, valdyti ir stebėti nuotoliniu būdu iš bet kurios vietos, kurioje naudotojas turi interneto ryšį, jei tik įrenginys prijungtas prie "Wi-Fi" maršrutizatoriaus ir interneto.

"Shelly Plus 0-10V Dimmer" turi integruotą žiniatinklio sąsają, kurią galima naudoti prietaisui stebėti ir valdyti, taip pat koreguoti jo nustatymus.

Pagrindinės funkcijos

• Įvairių tipų tvarkyklių integracija: Palaiko 0-10V signalų valdymą įvairių tipų tvarkyklėms (šviestuvams, varikliams, vožtuvams ir kt.).

• Suderinamas su "Shelly Plus" papildiniais: Įrenginys palaiko jutiklio sąsajos su "Shelly Plus" įrenginiais prijungimą.

• Variklio / mygtuko įvesties režimas: Leidžia lanksčiai valdyti įvestį per jungiklius arba mygtukus.

• Vieno/dviejų mygtukų valdymas:  Leidžia naudotis visomis įrenginio funkcijomis valdant apšvietimą su bet kokia sieninių jungiklių konfigūracija.

• Nakties režimas: Leidžia nustatyti tam tikrą įvesties šviesų ryškumą nakties metu.

• Min/Max ryškumas: Pakeičia ryškumo mažinimo signalo diapazoną, kad būtų galima tiksliau valdyti išėjimo ryškumą.

• Mygtukų išnykimo greitis: Valdo, kaip greitai keičiasi išėjimo ryškumas laikant nuspaustą (-us) mygtuką (-us).

• Pereigos trukmė: Valdo užtamsinimo nuo 0 iki 100 % laiką.

• Trumpinimas:

  • Pagrindiniai tvarkaraščiai:

    Palaikomi savaitiniai tvarkaraščiai ir rutinos, įskaitant ryškumo, perėjimo trukmės ir apvertimo signalo vertės nustatymą.

  • Išplėstiniai tvarkaraščiai:

    Palaikomi išsamūs tvarkaraščiai ir procedūros visiems metams su plačiu laiko reguliavimo diapazonu nuo sekundžių iki mėnesių, įskaitant ryškumo, perėjimo trukmės ir apvertimo signalo vertės nustatymą.

• Automatinis įjungimo / išjungimo laikmatis: Įjungiamas automatinis įjungimo / išjungimo laikmačio nustatymas.

• Vietiniai veiksmai: Leidžia kurti automatizavimo scenarijus vietiniame "Wi-Fi" tinkle, įskaitant ryškumo, perėjimo trukmės ir apvertimo signalo vertės nustatymą.

• Webhooks: Palaiko automatizavimą per lengvą, įvykiais pagrįstą ryšį su kitais prietaisais.

• BLE šliuzas: Palengvina ryšį tarp BLE ir "Wi-Fi" palaikančių įrenginių.

• "Wi-Fi-Fi" diapazono ilgintuvas: Pakartotinai perduoda "Wi-Fi" signalą ir praplečia jo veikimo zoną.

• Skriptų kūrimas: Leidžia kurti automatizavimo scenarijus naudojant skriptus.

•

• Suderinamumas: Puikiai suderinamas su trečiųjų šalių namų automatizavimo sistemomis.

•

• Nereikia koncentratoriaus: Paruošta naudoti vietoje arba nuotoliniu būdu per "Shelly Smart Control" arba 3-iosios šalies sistemas.

Pagrindinės programos

• Gyvenamosios patalpos

• MDU (Daugiabučiai - butai, kondominiumai, viešbučiai ir t. t.)…



• Lengvoji komercinė veikla (nedideli biurų pastatai, nedideli mažmeninės prekybos / restoranų / degalinių pastatai ir t. t.)…



• Vyriausybinės ir savivaldybių institucijos

• Universitetas/kolegija

• Ūkininkavimas

Panaudojimo atvejai

• Palaiko 0-10V signalų valdymą kelių tipų tvarkyklėms (šviesoms, varikliams, vožtuvams ir t. t., priklausomai nuo tvarkyklės)

• Ventiliatoriaus greičio valdymas, jei variklis arba variklio keitiklis turi 0-10V įvestį. (Tinklo sąsaja rodys šviesos valdymo sąsają)

• Valdymo vožtuvai, jei vožtuvas turi 0-10 V įvestį. (Žiniatinklio sąsajoje bus rodoma šviesos valdymo sąsaja.)

Sujungimai

Amazon Alexa palaikomos galimybės

Taip

"Google Smart Home" palaikomos savybės

Taip

Samsung SmartThings palaikomos savybės

Taip

Supaprastinta vidaus schema

Įrenginio elektrinės sąsajos

Įvestys

• 2 jungiklių/mygtukų įėjimai su varžtiniais gnybtais: S1 ir S2

• 2 maitinimo šaltinio įėjimai ant varžtinių gnybtų: 1 N ir 1 L

Išėjimai

• 2 0-10V išėjimai su varžtiniais gnybtais: + ir -

Papildoma sąsaja

• Shely firminė nuoseklioji sąsaja

⚠PAVOJINGAI! Aukšta įtampa papildinio sąsajoje, kai Įrenginys įjungtas!

Prijungimas

• Wi-Fi

• Bluetooth

Apsaugos funkcija

• Apsauga nuo perkaitimo

Palaikomi apkrovos tipai

• 0-10V signalo valdymas kelių tipų tvarkyklėms (šviestuvams, varikliams, vožtuvams ir t. t.)

Vartotojo sąsaja

Įvestys

• Vienas (valdymo) mygtukas

  • Paspauskite ir palaikykite 5 sekundes, kad įjungtumėte įrenginio prieigos tašką ir "Bluetooth" ryšį.

  • Spauskite ir palaikykite 10 sekundžių, jei norite atstatyti įrenginio gamyklinius parametrus.

Išvestys

• LED (vienspalvė) indikacija

  • AP (prieigos taškas) įjungtas ir "Wi-Fi" išjungtas:
    1 sekundė ĮJUNGTA / 1 sekundė IŠJUNGTA

  • "Wi-Fi" įjungtas, bet neprijungtas prie "Wi-Fi" tinklo:
    1 sekundė ĮJUNGTA / 3 sekundės Išjungta

  • Prisijungta prie "Wi-Fi" tinklo:
    Nuolat ĮJUNGTA

  • "Cloud" įjungtas, bet neprijungtas:
    1 sekundė ĮJUNGTA /5 sekundės IŠJUNGTA

  • Prisijungta prie "Shelly Cloud":
    Nuolat ĮJUNGTA

  • OTA (Over the Air Update):
    ½ sekundę ĮJUNGTA / ½ sekundę IšJUNGTA

  • Mygtukas nuspaustas ir laikomas 5 sekundes:
    ½ sekundė ĮJUNGTA / ½ sekundė IšJUNGTA

  • Mygtuko paspaudimai ir laikymas 10 sekundžių:
    ¼ sekundė ĮJUNGTA / ¼ sekundė Išjungta

Pateiktas sąrašas pradedamas nuo pradinės įrenginio būsenos ir mažiausio prioriteto. Kiekviena kita būsena panaikina ankstesnę.

Specifikacijos

Pagrindinės laidų schemos

Legendos
