Įrenginio pavadinimas: Shelly Wall Display
Įrenginio modelis: SAWD1

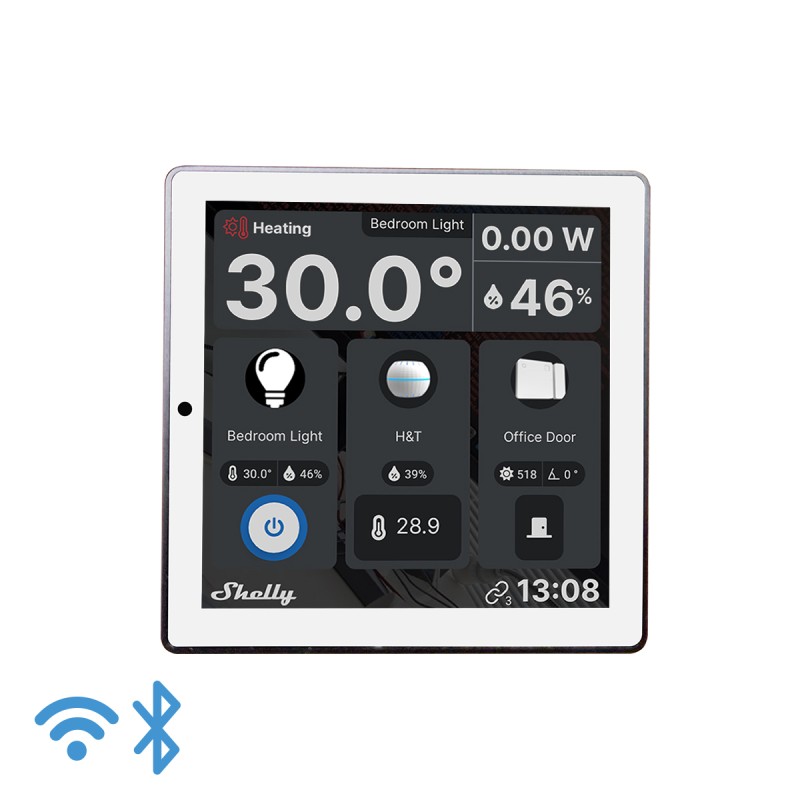

"Shelly Wall Display" (toliau - Įrenginys) yra išmanusis namų valdymo skydelis su 4” spalvų ekranu ir apkrovos grandinės perjungimo funkcija.
Lietuviams lietimui jautrus 4” spalvų ekranas
Lengva navigacija ir pritaikomas pagrindinis ekranas
Integruota relė prietaisų valdymui
Integruoti temperatūros, drėgmės ir šviesos jutikliai
Visų kambaryje esančių prietaisų energijos suvartojimo stebėjimas "Shelly Smart Control" paskyroje
Gyvenamosios patalpos
MDU (Daugiabučiai - butai, kondominiumai, viešbučiai ir t. t.)
Lengvoji komercija (nedideli biurų pastatai, nedideli mažmeninės prekybos/restoranai/ degalinės ir t. t.)
Vyriausybinės ir savivaldybių institucijos
Universitetas/kolegija
N/A
1 jungiklio/mygtuko įvestis su sraigtiniu gnybtu
2 maitinimo šaltinio įėjimai ant varžtinių gnybtų: N ir L
1 relinė išvestis su galios matavimu ant varžtinio gnybto
Wi-Fi
Bluetooth
N/A
Rezistyvinė (kaitrinės lemputės, šildymo prietaisai)
Kondensaciniai (kondensatorių baterijos, elektroninė įranga, variklių paleidimo kondensatoriai)
Induktyvinis su RC snubberiu (LED šviesos diodų tvarkyklės, transformatoriai, ventiliatoriai, šaldytuvai, oro kondicionieriai, skalbimo mašinos, džiovyklės)
Lietuviui jautrus 4” spalvų ekranas su visiškai pritaikomu išdėstymu ir šiomis nuorodomis:
|
Kiekis |
Vertė |
|---|---|
|
Fizinis |
|
|
Dydis (VxŠxG): |
85x85x30 mm / 3,35x3,35x1,18 colio |
|
Svoris: |
180 g / 6,35 oz |
|
Srieginių gnybtų didžiausias sukimo momentas: |
0,4 Nm / 4,43 lbin |
|
Konduktoriaus skerspjūvis: |
0,5-2,5 mm² / 20-14 AWG (vientisieji, daugiasiūliai ir įvoriniai gnybtai) |
|
Konduktoriaus ilgis be juostelių: |
6-7 mm / 0,24-0,28 in |
|
Montavimas: |
Sieninė dėžutė |
|
Korpuso medžiaga: |
Plastikas, aliuminis, stiklas |
|
Kriauklės spalva: |
Juoda arba balta |
|
Aplinkosauginis |
|
|
Ambientinė darbo temperatūra: |
Nuo 20 °C iki 40 °C / nuo 5 °F iki 105 °F |
|
Drėgmė: |
30-70 % RH |
|
Maksimalus aukštis: |
2000 m / 6562 pėdų |
|
Elektrinė |
|
|
Elektros energijos tiekimas: |
230 VAC, 50/60 Hz |
|
Energijos suvartojimas: |
< 1 W |
|
Išėjimo grandinių vardiniai parametrai |
|
|
Didžiausia perjungimo įtampa: |
230 VAC |
|
Didžiausia perjungimo srovė: |
5 A |
|
Jutikliai, matuokliai |
|
|
Vidinis temperatūros jutiklis: |
Ne |
|
Ambientinės temperatūros jutiklis |
Taip |
|
Drėgmės jutiklis: |
Taip |
|
Šviesos jutiklis: |
Taip |
|
Radijas |
|
|
Wi-Fi |
|
|
Protokolas: |
802.11 b/g/n |
|
RF juosta: |
2401 - 2495 MHz |
|
Maks. RF galia: |
< 20 dBm |
|
Diapazonas: |
Už 30 m / 100 pėdų patalpose ir 50 m / 160 pėdų lauke |
|
Bluetooth |
|
|
Protokolas: |
4.2 |
|
RF juosta: |
2400 - 2483,5 MHz |
|
Maks. RF galia: |
< 4 dBm |
|
Rangas: |
Daugiau kaip 10 m / 33 pėdos patalpose ir 30 m / 100 pėdų lauke |
|
Mikrovaldiklio blokas |
|
|
CPU: |
MTK6580 |
|
RAM: |
1 GB |
|
"Flash": |
8 GB |
|
Firmware galimybės |
|
|
Tvarkaraščiai: |
20 |
|
Webhooks (URL veiksmai): |
20 su 2 URL vienam kabliukui… |
|
Scripting: |
Ne |
|
MQTT: |
Taip |
|
Terminalai |
Laidai |
||
|---|---|---|---|
|
SW |
Perjungiklio įvesties gnybtas |
N |
Neutralus laidas |
|
O |
Išvesties terminalas |
L |
Aktyvusis (230 V AC, 50/60 Hz) laidas |
|
N |
Neutralusis gnybtas |
|
|
|
L |
Gyvatuko (230 V AC, 50/60 Hz) gnybtas |
|
|
