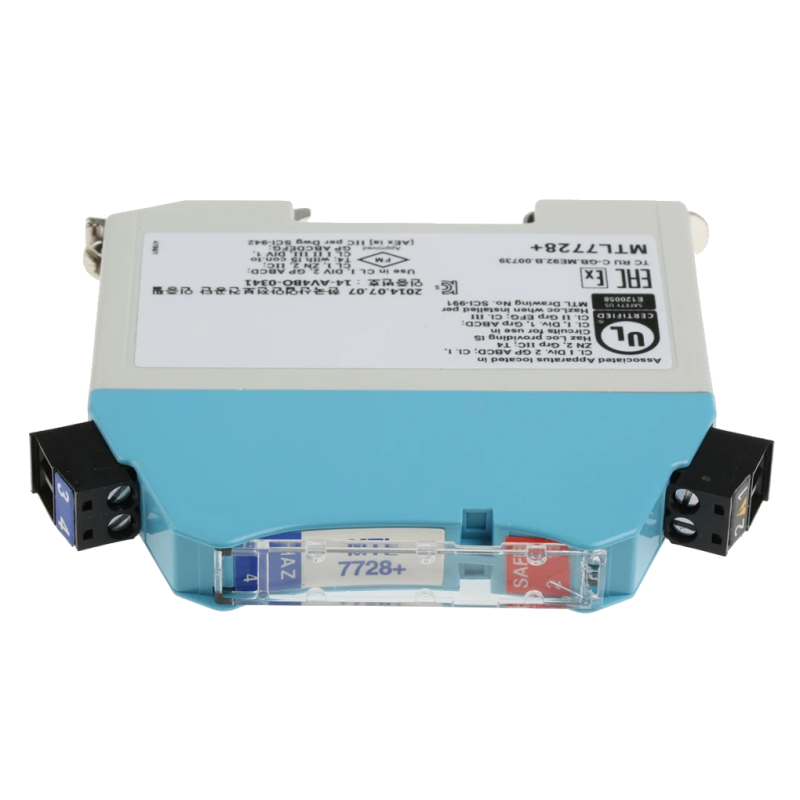

DIN-bėgelio montuojamas zenerio barjeras MTL7728+ (prekės ženklas MTL, EATON grupė) sukurtas palankiomis sąlygomis naudoti sprogiosiose zonose (I.S. – intrinsically safe). Su dviem kanalais, maksimalus zenerio diodų įtampa 28 V, mažiausias terminavimo rezistorius 300 Ω, maksimalus srovės trumpasis jungimas 93 mA. Barjeras užtikrina, kad pavojingoje aplinkoje neatsirastų pakankamai energijos užsiliepsnoti galinčiai atmosfatai. Patogus montavimas ant standartinės DIN relės, nuimami terminalai, palaikomos iki 2 zonų. Suderinamas su I.S. įrenginiais, pvz., konvencinių gaisro aptikimo sistemų detektoriais.
Zenerio barjeras MTL7728+ – tai dviejų kanalų, 28 V, 300 Ω barjeras, skirtas naudoti pavojingose sprogimo rizikos zonose (I.S. – intrinsically safe). Šis įrenginys iš MTL (EATON grupės) patikimai riboja įtampą ir srovę, kad į pavojingą zoną nepatektų energijos kiekis, galintis uždegti sprogstamąją atmosferą. Montuojamas ant standartinio 35 mm DIN bėgelio, turi nuimamus terminalus, leidžiančius greitai keisti įrenginį be papildomo pervedinėjimo.
MTL7728+ veikia pasyviu būdu: zenerio diodai riboja įtampą, o terminavimo rezistorius – srovę. Sutrikus saugios zonos įrenginiui, ši kombinacija užtikrina, kad pavojingoje zonoje išliktų saugus energijos lygis. Įrenginys neturi aktyvios elektronikos, todėl pasižymi ypatingu patikimumu net ir ekstremaliomis sąlygomis.
| Parametras | Reikšmė |
|---|---|
| Kanalų skaičius | 2 kanalai |
| Maks. zenerio įtampa | 28 V |
| Mažiausias terminavimo rezistorius | 300 Ω |
| Maks. trumposios jungties srovė | 93 mA |
| Maks. galutinė varža | 333 Ω |
| Darbinė įtampa (Vwkg) | 25.9 V |
| Maks. įtampa (Vmax) | 26.5 V |
| Darbinė temperatūra | -20 °C ... +60 °C |
| Laikymo temperatūra | -40 °C ... +80 °C |
| Montavimas | 35 mm DIN bėgelis |
| Įžeminimas | Per DIN bėgelį |
MTL7728+ montuojamas ant 35 mm DIN bėgelio, užtikrinant mechaninį stabilumą ir patikimą įžeminimą. Terminalai yra nuimami, todėl modulis lengvai keičiamas nesustabdant visos sistemos. Barjeras suderinamas su įvairiais pramoniniais įrenginiais, signalų siųstuvais ir detektoriais, naudojamais I.S. zonose.
Charakteristikos
DIN-bėgelio montuojamas zenerio barjeras MTL7728+ (prekės ženklas MTL, EATON grupė) sukurtas palankiomis sąlygomis naudoti sprogiosiose zonose (I.S. – intrinsically safe). Su dviem kanalais, maksimalus zenerio diodų įtampa 28 V, mažiausias terminavimo rezistorius 300 Ω, maksimalus srovės trumpasis jungimas 93 mA. Barjeras užtikrina, kad pavojingoje aplinkoje neatsirastų pakankamai energijos užsiliepsnoti galinčiai atmosfatai. Patogus montavimas ant standartinės DIN relės, nuimami terminalai, palaikomos iki 2 zonų. Suderinamas su I.S. įrenginiais, pvz., konvencinių gaisro aptikimo sistemų detektoriais.
